Ça y est, après en avoir temps parlé, je déménage en campagne. Appartement plus grand, deux chambres, deux places de parcs, super!

Le hic, c’est que l’appartement est chauffé avec des radiateurs électriques, et je n’aime pas trop ça. Alors raison pour sortir ses micro-contrôleurs, ses capteurs, pour automatiser tout ça, et surtout économiser de l’électricité.

Alors comment vais-je le faire

L’appartement à deux chambres et un grand salon. Toutes les pièces doivent être chauffées en fonction de son occupation et d’un horaire, soit:

de 8h à 17h30 => Une température de 5° doit être maintenue dans toutes les pièces, sauf le week-end.

de 2h à 8h => une température de 16° doit être maintenue (si j’ai les dents qui claquent, j’adapterai la température)

Pour la chambre de ma fille, vu qu’elle n’est pas à la maison tous les jours, une température de 10° sera maintenue entre 18h et 2h.

Les week-ends et de 8h à 2h, une température de 25° sera maintenue dans le salon et ma chambre.

Voilà un joli programme.

Pour le moment, je ne sais pas encore si les radiateurs sont à inertie ou pas et s’il y a une entrée de programmation mais je ne vais pas attendre pour commencer.

Afin de ne pas dépenser pour rien, j’utiliserai les anciens modules utilisés pour la surveillance de l’état hydrique des cultures qui répondront très très bien à ce besoin, sauf qu’évidemment je n’utiliserai pas les capteurs tensiométriques Watermark. Pour la mesure de la température, j’utiliserai soit le BMP280 ou le BME280 qui me permettra aussi d’avoir l’humidité des pièces. Le capteur Infrarouge de température est pour le moment là juste pour le fun, mais il pourrait à lui seul, répondre aux besoins de l’application

Les données seront envoyées, grâce à LoRaWAN, sur un serveur distant et je pourrai suivre l’évolution des températures, pièce par pièce, de mon appartement.

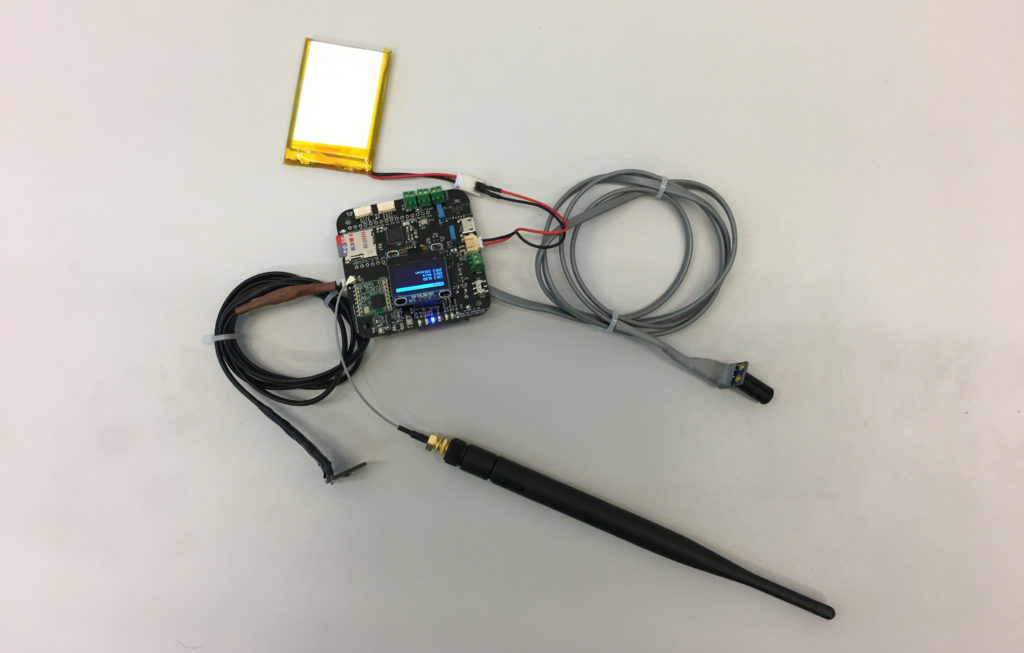

Batterie 3.7V au lithium, Baromètre, température Infrarouge, carte SD, Radio et antenne LoRaWAN, écran LCD. Il y a encore une sortie qui commandera un relai à haute tension afin de couper ou pas l’alimentation (220V) du radiateur.

Plus précisément, je connecterai un relai de type JQX-15F 005-1Z1 pour du courant fort, à l’une des broche de mon module. Lorsque cette broche sera à l’état haut, le relai se fermera et alimentera le radiateur. Lorsque la broche sera à l’état bas, le relai s’ouvrira et le radiateur ne sera plus alimenté. Dans chaque pièce, je mettrai un de ces module qui va, toutes les 15 minutes, mesurer la température de la pièce. Si la température dépasse le seuil pour une heure définie, le radiateur ne sera plus alimenté. A l’inverse, si la température est au dessous du seuil, le radiateur restera alimenté.

Ultérieurement, je ferai en sorte de gérer les températures depuis mon travail, avec un petit Raspbery.

Je signe le bail demain, donc le projet commence demain :).

News

Ici, j’afficherai chaque étape de la réalisation de ce projet (schéma, circuit imprimé, capteurs, résultats, etc).
